تقطیر در خلا ( قیمت روتاری اواپراتور )
به طور خلاصه روش فوق عبارت است از این که دستگاه با افزایش سرعت تبخیر حلال از طریق کاهش فشار
برای کاهش نقطه جوش حلال، چرخش نمونه برای افزایش سطح موثر تبخیر و گرم کردن محلول به شکل
همزمان با موارد فوق کار می کند و باعث تقطیر در دمای پایین تر با سرعت بیشتر می شود .
تبخیر چرخشی در خلا یک تکنیک رایج است که به طور گسترده در محیط های آزمایشگاهی برای حذف کارآمد
حلال و غلظت استفاده می شود.
و کاربردهای متنوعی در زمینه هایی مانند شیمی آلی، تحقیقات دارویی و تجزیه و تحلیل مواد غذایی دارد.
این ابزار از یک حمام آب جهت گرم کردن بالن در حال چرخش و یک پایه مخصوص و سازه ای که موتور برای
چرخش بالن بر روی آن تعبیه شده و یک جک تنظیم ارتفاع بالن تشکیل شده است.
بخش های دیگر شامل شیشه آلات مخصوص هستند مانندلوله رابط که در بخش هولدر موتور
تعبیه می گردد و از یک سر به بالن داخل بن ماری و از سر دیگر به داخل کندانسور ارتباط دارد .
کندانسور دارای یک مارپیچ خنک کننده شیشه ای در داخل فضای خود می باشد که به آب سرد متصل
می گردد و در انتهای کندانسور معمولا یک بخش جهت اتصال به پمپ خلا و یک بخش جهت شیر تنظیم خلا
و دیگری برای تعبیه سنسور دمای مخصوص سنجش دمای بخار جای گذاری می گردد .
شیشه آلات فوق با گیره ها در محل اتصالات و گسکت ویژه در محل کندانسور و روغن سیلیکون در تمامی
اتصالات از نشتی خلا جلوگیری می کنند .
خرید روتاری اواپراتور ( خرید تقطیر در خلا )
برای خرید این ابزار آزمایشگاهی نیازبه شناخت قطعات اصلی و کیفیت ساخت آنها وجود دارد .
– بن ماری : که جهت قرار گرفتن بالن تقطیر در آن در دستگاه تعبیه می گردد و باعث حرارت دهی به
بالن می گردد . کیفیت و دقت تنظیمات و دمادهی این بخش از نکات قابل توجه این بخش می باشد .
– جک تنظیم ارتفاع بالن و کندانسور دستگاه که به صورت دستی و اتوماتیک کنترل می گردد .
– ست شیشه آلات که شامل بالن نمونه ( بالن تبخیر ) ، لوله رابط دو سر رداژ ، بالن رسیور ، کندانسور
شیر مخصوص شکستن خلا ،
– موتور که لوله رابط شیشه ای و بالن داخل بن ماری بوسیله آن می چرخد .
– پمپ خلا که با شیلنگ مخصوص به پمپ و کندانسور متصل می گردد .
بررسی برند و کیفیت قطعات بالا از نکات مهم در خرید روتاری اواپراتور می باشد .
کدورت سنج
تعمیر رفرکتومتر آزمایشگاهی
قیمت روتاری اواپراتور آزمایشگاهی
بسته به مدل اواپراتور و سازنده آن ، قطعات یدکی و لوازم جانبی مخصوص روتاری آزمایشگاهی را
می توانید از ما سفارش دهید ، مانند انواع خنک کننده ، پیستون، پمپ خلاء ، کنترلر دما ، نرم افزارها ،
پوشش های محافظ ، گیره ها، مایعات حمام داغ و بسیاری دیگر از قطعات و اجزای دیگر این دستگاه .
قیمت روتاری اوپراتورها با توجه به کیفیت تولید قطعات ، برند تولید کننده ، و کشور سازنده متفاوت
بوده و بسته به نظر خریدار می باشد این مرکز علاوه بر برندهای اروپایی و چینی و … روتاری اواپراتور
ساخت ایران را نیز ارائه می نماید . ( روتاری اواپراتور ایرانی )
شرکت های تولید کننده :
کمپانی های تولید کننده Rotary evaporator
– بوچی آلمان Buchi
– هایدولف آلمان Heidolph
– آیکا آلمان IKA
– دی لب چین DLAB
– هان شین کره جنوبی Han shin
– آیلا ژاپن Eyela
– استرئوگلاس steroglass
تعمیر روتاری اواپراتور
جهت نگهداری و استفاده مناسب از روتاری اواپراتور نکات ذیل را رعایت بفرمائید :
– پمپ خلا و شلنگ های خلا را دائما چک کنید از نظر گرفتگی یا نشتی بررسی کنید مخصوصا اتصالات به
کندانسور و پمپ خلا.
قطعات متحرک را روغن کاری کنید: در صورت امکان، قطعات متحرک مانند بلبرینگ موتور را روغن کاری
کنید تا اصطکاک و سایش کاهش یابد.
اتصالات شیشه آلات و شلنگ ها را دائما با روغن سیلیکون آغشته کنید که از نشت خلا جلوگیری گردد .
تعمیرات روتاری اوپراتور در انواع ذیل :

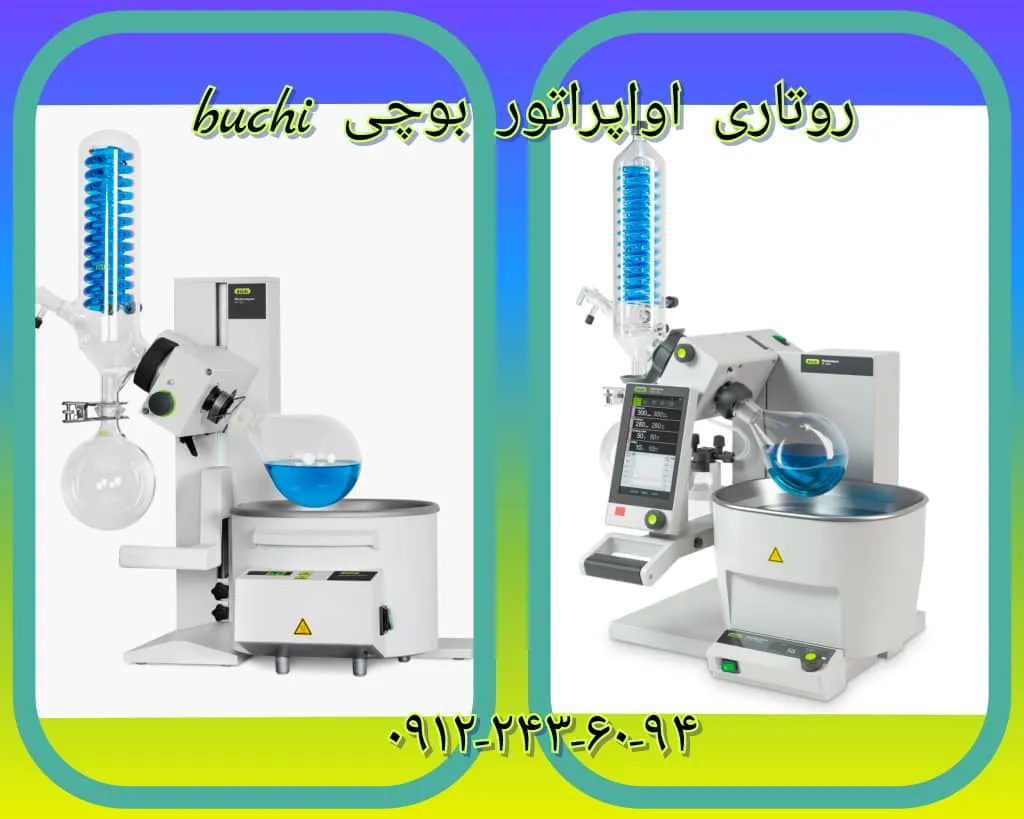

تعمیر روتاری اوپراتور بوچی

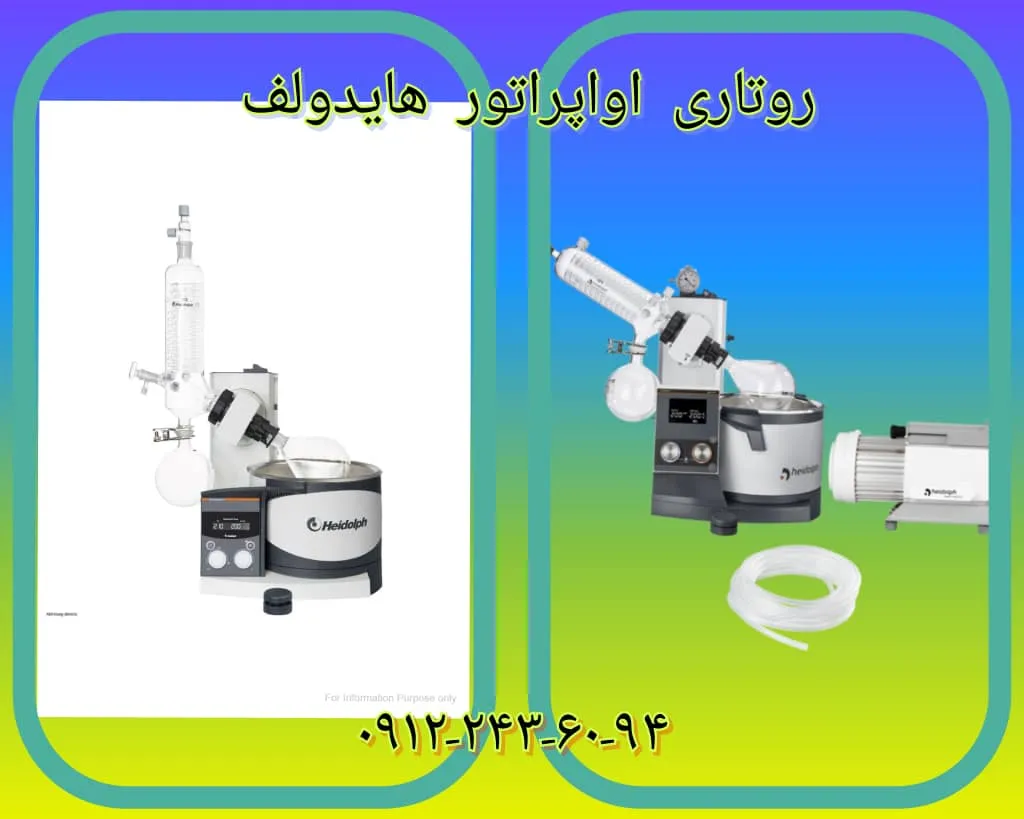

تعمیر روتاری اواپراتور هایدولف

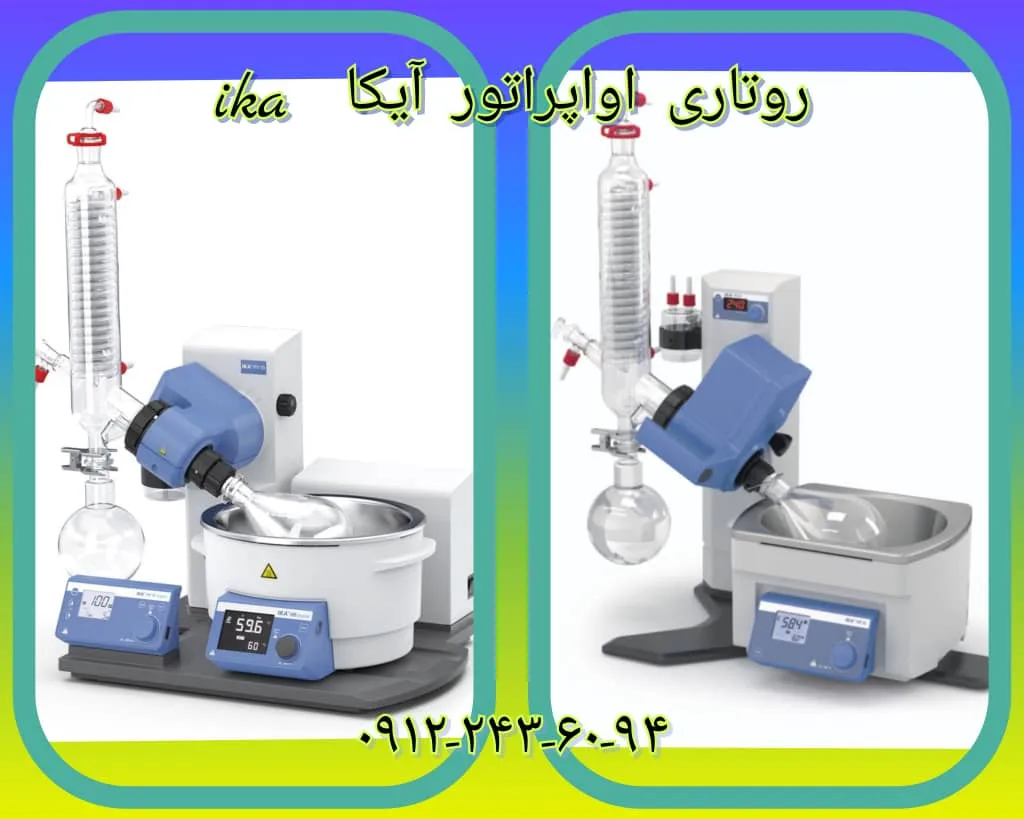

تعمیر روتاری اوپراتور آیکا

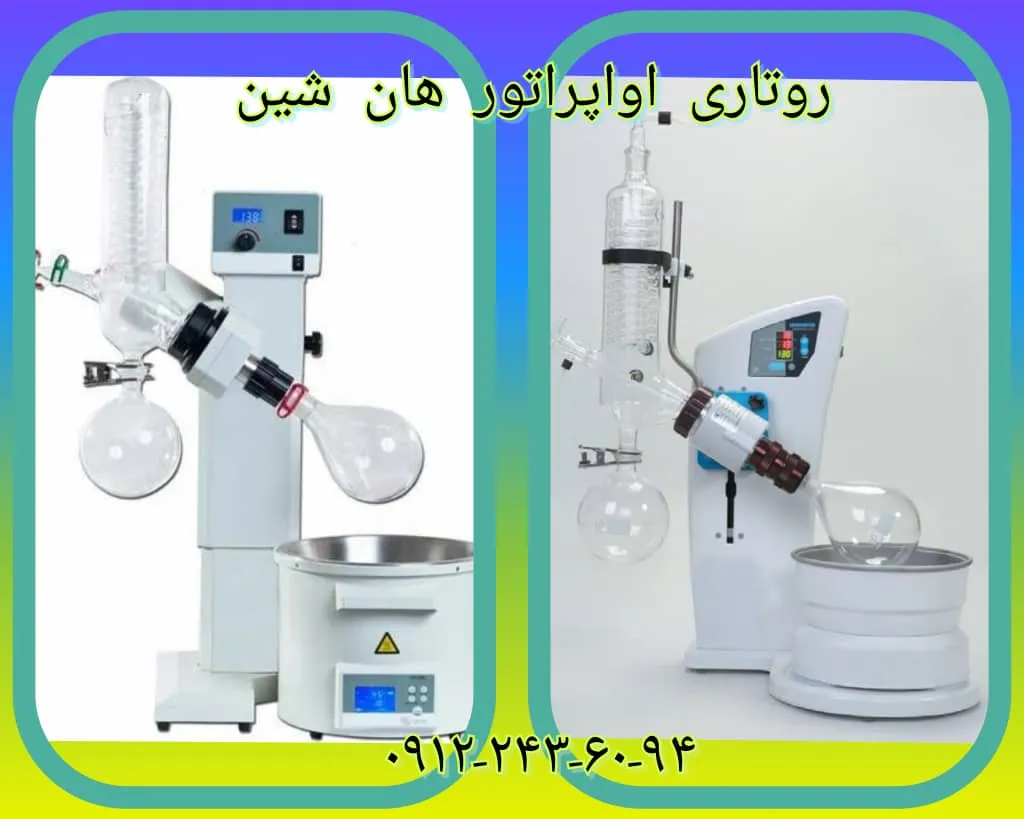

تعمیر روتاری اوپراتور هان شین
تعمیر تقطیر در خلا آیلا
فروش روتاری اواپراتور
مقدمه
در بسیاری از صنایع شیمیایی، داروسازی، زیستفناوری، عطاری، و پژوهشهای دانشگاهی، جداسازی و تغلیظ مواد — به ویژه مایعات حساس به حرارت — یکی از نیازهای اساسی است. یکی از کارآمدترین روشها برای این منظور تقطیر در خلا است که در آن کاهش فشار منجر به کاهش نقطهٔ جوش ترکیبات میشود و بنابراین میتوان با حرارت کمتر مواد را تغلیظ یا جداسازی کرد بدون آنکه مواد فعال یا حساس حرارتی آسیب ببینند.
روتاری اواپراتور (Rotary Evaporator) یکی از متداولترین دستگاهها برای تقطیر (تبخیر) ملایم مایعات است، به ویژه هنگامی که هدف بازیابی حلال یا متمرکز کردن ترکیبات محلول باشد. این تکنولوژی با بهرهگیری از خلا، چرخش (rotary motion)، گرمسازی کنترلشده و خنککنندهٔ مؤثر، امکان انجام عملیات با راندمان بالا، اتلاف حرارتی حداقل و کیفیت بالا را فراهم میآورد.
فروش یک روتاری اواپراتور با ویژگیهای فنی مناسب، خدمات پشتیبانی و اطلاعرسانی مناسب، میتواند یک نقطه تمایز بزرگ در بازار تجهیزات آزمایشگاهی و صنعتی باشد. در ادامه، با بررسی عمیق جنبههای فنی، انتخاب بهینه، مزایا و نکات بازاریابی، یک راهنمای کامل فراهم میشود.
اصول فیزیکی و مهندسی تقطیر در خلا و روتاری اواپراتور
۱. مفهوم خلا و تأثیر بر نقطهٔ جوش
-
فشار بخار مایعات: در حالت عادی، نقطهٔ جوش مایعات در فشار اتمسفر زمانی است که فشار بخار مایع برابر فشار محیط شود. وقتی فشار کاهش مییابد، فشار محیط کمتر میشود، بنابراین مایع برای رسیدن به تعادل بین فشار بخارش و فشار محیط نیاز به دمای پایینتر دارد.
-
قانون آنتالپی و تعادل فازی: تبخیر نیاز به تأمین آنتالپی (گرمای نهفتۀ تبخیر) دارد. در خلا، چون فشار کاهش یافته، تبخیر راحتتر صورت میگیرد اما نیاز به کنترل دقیق دما و جداسازی مایعات فرار و غیر فرار هست.
-
انواع خلا:
-
خلأ مقدماتی (rough vacuum): فشارها در محدودهٔ چند ده تا چند صد میلیبار.
-
خلأ میانگین: فشارها در محدودهٔ میلیبار پایینتر.
-
خلأ بالا و فوقالعاده بالا: فشارهای بسیار پایین (میکروبار تا نانوبار) — کمتر در روتاری اما در سیستمهای پیچیدهتر کاربرد دارد.
-
تأثیر بر تبخیر و نقطهٔ جوش: وجود خلأ مناسب سبب کاهش نقطهٔ جوش — گاهی به یک سوم دمای متعارف یا کمتر — و لذا حفظ ترکیبات حساس به حرارت.
۲. اجزاء اصلی روتاری اواپراتور و عملکرد هر کدام
فشار بخار مایعات: در حالت عادی، نقطهٔ جوش مایعات در فشار اتمسفر زمانی است که فشار بخار مایع برابر فشار محیط شود. وقتی فشار کاهش مییابد، فشار محیط کمتر میشود، بنابراین مایع برای رسیدن به تعادل بین فشار بخارش و فشار محیط نیاز به دمای پایینتر دارد.
قانون آنتالپی و تعادل فازی: تبخیر نیاز به تأمین آنتالپی (گرمای نهفتۀ تبخیر) دارد. در خلا، چون فشار کاهش یافته، تبخیر راحتتر صورت میگیرد اما نیاز به کنترل دقیق دما و جداسازی مایعات فرار و غیر فرار هست.
انواع خلا:
-
خلأ مقدماتی (rough vacuum): فشارها در محدودهٔ چند ده تا چند صد میلیبار.
-
خلأ میانگین: فشارها در محدودهٔ میلیبار پایینتر.
-
خلأ بالا و فوقالعاده بالا: فشارهای بسیار پایین (میکروبار تا نانوبار) — کمتر در روتاری اما در سیستمهای پیچیدهتر کاربرد دارد.
تأثیر بر تبخیر و نقطهٔ جوش: وجود خلأ مناسب سبب کاهش نقطهٔ جوش — گاهی به یک سوم دمای متعارف یا کمتر — و لذا حفظ ترکیبات حساس به حرارت.
یک دستگاه روتاری اواپراتور معمولی از اجزاء زیر تشکیل شده است:
| جزء | شرح فنی | پارامترهای مهم |
|---|---|---|
| بالن تبخیر (Evaporating Flask / Rotating Flask) | یک بالن شیشهای با گردن مخروطی، معمولاً با ظرفیتهای مختلف (مثلاً ۱ لیتر، ۲ لیتر، ۵ لیتر، ۱۰ لیتر، ۲۰ لیتر و بیشتر) که مایع داخل آن چرخش میکند و سطح مایع افزایش مییابد. | جنس شیشه (بوروسیلیکات، مقاوم در برابر شوک حرارتی)، ظرفیت، ضخامت جداره، شکل گردن برای جلوگیری از نشت بخار، امکان استفاده با بالن ژیرو (rotovap flask) مخصوص. |
| نوار دوار/موتور چرخش | بالن را با سرعت قابل تنظیم دورانی میچرخاند تا سطح تبخیر بیشتر شده و فیلم مایع نازکتر شود. | سرعت دورانی (rpm)، یکنواختی چرخش، کنترل سرعت، دوام یاتاقانها، گزینه شروع آرام (soft start)، بُرش لازم برای ثبات جریان مایع. |
| حمام حرارتی (Heating Bath) | برای تأمین گرما (آب یا روغن) به بالن تبخیر، تا مایع به نقطه تبخیر برسد. | دما درجه بندی، یکنواختی، دقت کنترل (± درجه)، نوع سیّال حمام (آب برای دماهای پایین تا حدود ۹۵-۱۰۰°C، روغن برای دماهای بیشتر)، ایمنی (ترموستات، قطع خودکار)، امکانات نظارت (نمایشگر دیجیتال). |
| سیستم خلأ (Vacuum System) | پمپ خلأ، مانومتر، کنترل کنندهٔ خلأ (valve یا دستور خودکار) برای کنترل فشار داخل سیستم. | حداکثر خلأ قابل دستیابی، پایداری فشار، امکان تنظیم خلأ به صورت دقیق، مقاومت به بخارهای خورنده، محافظ روغن در پمپ (اگر روغنی است)، امکان استفاده هواگیر (vapour trap). |
| کندانسور (Condenser) | بخار حاصل از تبخیر را سرد کرده و به مایع تبدیل میکند و معمولاً با گردش آب یا مایع خنککننده صورت میگیرد. | نوع (عمودی، لولۀ مارپیچی، سطحی نوع لینچ، شیشهای یا فلزی)، بازده انتقال حرارت، سطح تماس، دمای مایع خنککننده، جریان آب، کارایی در فشار پایین، سطح خلأ. |
| فلکس جمعآوری مایع (Receiving Flask) | مایع تقطیرشده در آن جمع میشود. | ظرفیت، موادی که بخار آنها ممکن است خنککننده را آلود، امکان تعویض یا شستشو، یدک بودن. |
| کنترلها و ایمنیها | شامل سنسورهای دما، فشار، قطع اضطراری، درپوش دستگاه، سیستم خنککننده، ایزوله حرارتی، همچنین امکان ضدانفجار بودن شیشه و مناسب بودن برای استفاده در محیطهای آزمایشگاهی ایمنی. |
۳. پارامترهای کلیدی عملکرد
-
سرعت چرخش (rpm): با افزایش سرعت، فیلم مایع نازکتر میشود، سطح تبخیر بیشتر شده و انتقال جرم سریعتر میشود. اما سرعت خیلی زیاد ممکن است باعث پاشیده شدن مایع به داخل کندانسور گردد یا کارکرد نامطلوب باشد.
-
دمای حمام: باید متناسب با نقطه جوش زیر خلأ مایع باشد. دما باید بالا باشد تا تبخیر مؤثر شود، اما نباید حرارت به ترکیب حساس آسیب برساند.
-
فشار خلأ (Vacuum level / Absolute pressure): فشار پایینتر تبخیر را آسانتر میکند اما هزینه و پیچیدگی سیستم خلأ و کندانسور را افزایش میدهد. همچنین برخی مایعات در فشار خیلی پایین نیاز به محافظت ویژه دارند.
-
نوع و قدرت پمپ خلأ: پمپ روغنی، پمپ دیافراگمی، پمپ روتاری روغنی (rotary vane) یا پمپ خشک. هر کدام معایب و مزایای خود را دارند از نظر سرعت رسیدن به خلأ، نگهداری، هزینهٔ مصرفی و میزان آلودگی روغن.
-
سطح تماس تبخیری و سطح انتقال حرارت کندانسور: کندانسور با سطح زیاد و بازده بالا، ظرفیت خنککنندگی زیاد؛ تماس خوب بین بخار و سطح سرد، استفاده از مایعات خنککننده مناسب (آب، مخلوط گلیکول/آب در شرایط خاص)، گردش مناسب مایع خنککننده.
-
مواد تماس دهنده با مادهٔ فرآیند: شیشهٔ بوروسیلیکات به دلیل مقاومت شیمیایی و حرارتی مرسوم است، اما در مقیاس صنعتی ممکن است فلزات مقاوم به خوردگی مانند استینلس استیل، آلیاژهای خاص یا تفلون نیز استفاده شوند.
0935-243-6094
0930-143-6094
021-88826626
کدورت سنج
کاربردها و مزایای تقطیر در خلا آزمایشگاهی
۱. صنایع و حوزههای کاربردی
-
داروسازی و تولید دارو: تغلیظ عصارهها، بازیابی حلالها، تولید مایع دارویی. حفظ خواص زیستی ترکیبات حساس به حرارت (آنزیمها، پروتئینها، عصارههای گیاهی).
-
زیستفناوری و بیوشیمی: جداسازی مواد مغذی، تخلیص محلولهای پروتئینی، تغلیظ مواد غذایی، استخراج متابولیتهای ثانویه.
-
شیمی آلی و سنتز ترکیبها: پس از واکنشها، جداسازی حلال، تغلیظ محلول واکنشده، آمادهسازی نمونهها برای کروماتوگرافی یا تجزیه.
-
صنعت عطر و طعم، عصارهگیری گیاهان: استخراج عطرها، طعمدهندهها، روغنهای ضروری گیاهان بدون آنکه ترکیبات فرار تلف شوند.
-
پژوهش دانشگاهی و آزمایشگاهی: نمونهبرداری برای تحقیق، مطالعات تطبیقی روی مواد مختلف، بهینهسازی شرایط تبخیر تحت خلا.
۲. مزایای استفاده از روتاری اواپراتور نسبت به روشهای دیگر
مزیت توضیح کاهش دمای تبخیر به دلیل خلأ، نقطهٔ جوش مایعات به میزان قابل توجهی کاهش مییابد. این امر از آسیب حرارتی به ترکیبات حساس جلوگیری میکند. افزایش سطح تماس مایع-بخار چرخش بالن مایع را روی سطح گستردهای پخش میکند، که باعث تبخیر سریعتر و یکنواختتر میشود. بهبود راندمان انتقال جرم و گرما با ایجاد فیلم نازک، انتقال جرم و گرما سریعتر میشود، زمان تبخیر کاهش مییابد و مصرف انرژی کمتر میشود. بازیابی حلالها مواد فرار پس از تبخیر در کندانسور جمعآوری میشوند. این امر هم از نظر اقتصادی مقرون به صرفه است و هم از نظر زیستمحیطی مطلوب. قابلیت کنترل دقیق شرایط دما، فشار، سرعت چرخش قابل تنظیماند؛ بنابراین عملیات میتواند بهینه شود برای هر نوع مایع یا مخلوط. کاهش خطر تجزیه حرارتی و اکسیداسیون در دماهای پائین تحت خلأ، واکنشهای ناخواسته مانند اکسیداسیون یا تجزیه حرارتی کاهش مییابند.
0912-243-6094
0935-243-6094
021-88826626
داروسازی و تولید دارو: تغلیظ عصارهها، بازیابی حلالها، تولید مایع دارویی. حفظ خواص زیستی ترکیبات حساس به حرارت (آنزیمها، پروتئینها، عصارههای گیاهی).
زیستفناوری و بیوشیمی: جداسازی مواد مغذی، تخلیص محلولهای پروتئینی، تغلیظ مواد غذایی، استخراج متابولیتهای ثانویه.
شیمی آلی و سنتز ترکیبها: پس از واکنشها، جداسازی حلال، تغلیظ محلول واکنشده، آمادهسازی نمونهها برای کروماتوگرافی یا تجزیه.
صنعت عطر و طعم، عصارهگیری گیاهان: استخراج عطرها، طعمدهندهها، روغنهای ضروری گیاهان بدون آنکه ترکیبات فرار تلف شوند.
پژوهش دانشگاهی و آزمایشگاهی: نمونهبرداری برای تحقیق، مطالعات تطبیقی روی مواد مختلف، بهینهسازی شرایط تبخیر تحت خلا.
| مزیت | توضیح |
|---|---|
| کاهش دمای تبخیر | به دلیل خلأ، نقطهٔ جوش مایعات به میزان قابل توجهی کاهش مییابد. این امر از آسیب حرارتی به ترکیبات حساس جلوگیری میکند. |
| افزایش سطح تماس مایع-بخار | چرخش بالن مایع را روی سطح گستردهای پخش میکند، که باعث تبخیر سریعتر و یکنواختتر میشود. |
| بهبود راندمان انتقال جرم و گرما | با ایجاد فیلم نازک، انتقال جرم و گرما سریعتر میشود، زمان تبخیر کاهش مییابد و مصرف انرژی کمتر میشود. |
| بازیابی حلالها | مواد فرار پس از تبخیر در کندانسور جمعآوری میشوند. این امر هم از نظر اقتصادی مقرون به صرفه است و هم از نظر زیستمحیطی مطلوب. |
| قابلیت کنترل دقیق شرایط | دما، فشار، سرعت چرخش قابل تنظیماند؛ بنابراین عملیات میتواند بهینه شود برای هر نوع مایع یا مخلوط. |
| کاهش خطر تجزیه حرارتی و اکسیداسیون | در دماهای پائین تحت خلأ، واکنشهای ناخواسته مانند اکسیداسیون یا تجزیه حرارتی کاهش مییابند. |
انتخاب و خرید روتاری اواپراتور
برای خریدار حرفهای مهم است که دستگاه انتخابشده پاسخگوی نیازهای فنی ـ عملیاتی باشد. در ادامه معیارها و ویژگیهای فنیای که باید در توجه قرار گیرند، همراه با پرسشهایی که پیش از خرید باید پرسیده شوند.
۱. تعیین نیازهای عملیاتی
-
ظرفیت (حجم بالن تبخیر): آیا نیاز به تغلیظ مقادیر زیاد دارید یا فقط مقیاس آزمایشگاهی؟ آیا مقادیر متغیر دارید که نیاز به چند ظرفیت بالن دارید؟
-
محدودهٔ دما: آیا فقط مایعات با نقطه جوش مدیوم دارید یا مایعات خیلی فرار یا خیلی با نقطهٔ جوش بالا؟ اگر نقطهٔ جوش بالا باشد، نیاز به حمام با روغن و حدود دمای بیشتر هست.
-
دمای خنککننده و توان کندانسور: آیا آب خنک در دسترس است یا نیاز به مایع خنککننده دیگر؟ آیا فشار بخارات مایع بالا است و کندانسور باید سطح انتقال حرارت بزرگ داشته باشد؟
-
میزان خلأ مورد نیاز: آیا فقط کاهش فشار نسبی کافی است یا به خلأ بالا برای مایعات خیلی فرار نیاز دارید؟ آیا بخارهای خورنده یا سمی تولید میشود که سیستم خلأ باید مقاوم یا دارای فیلترهای ویژه باشد؟
-
ملاحظات شیمیایی: آیا مایعاتی با ویژگیهای خورنده، اکسیدکُننده، یا دارای ترکیبات حساس به نور، هوا یا رطوبت هستند؟ جنس شیشه و اتصالات نباید واکنشی با ماده داشته باشد.
-
توان و مصرف انرژی: هزینهٔ گرمایش، بهرهوری پمپ خلأ، مصرف برق و توان سرمایش.
-
ایمنی و کاربری آسان: کنترل خودکار، قطع اضطراری، نشانگرها، قابلیت نظافت، دسترسی به قطعات یدکی.
۲. ویژگیهای فنی کلیدی برای مقایسه
| ویژگی | اهمیت | مقادیر معمول / مطلوب |
|---|---|---|
| قدرت گرمایی حمام | تأمین گرما کافی برای مایع؛ یکنواختی دما | برای حمام آب: تا ۹۵-۱۰۰°C؛ برای روغن: تا ۱۸۰-۲۰۰°C یا بیشتر بسته به کاربرد |
| بازهٔ خلأ قابل دستیابی | تأثیر بزرگ بر کاهش نقطه جوش و عملکرد کلی | تا ۱۰⁻¹-۱۰⁻۲ میلیبار برای صنایع حساس؛ در موارد متوسط ۱۰-۵۰ میلیبار نیز قابل قبول |
| راندمان کندانسور | جلوگیری از هدررفت بخار; عملکرد تحت فشار پایین | سطح انتقال حرارت بزرگ، لولههای مارپیچ، سردکننده با بهره بالا، خنککننده با گردش مناسب |
| کنترل دیجیتال دما و فشار | دقت بالا میخواهد؛ کنترل خودکار کمککننده است | نمایشگرهای دقیق به ۰٫۱°C و ۰٫۱ میلیبار؛ کنترل PID برای حمام؛ سیستم اتوماسیون خلأ |
| سرعت چرخش متغیر | سازگار با مایعات مختلف از ویسکوزیته پایین تا بالا | دامنه سرعت از چند ده تا چند صد یا هزار RPM؛ شروع نرم؛ یاتاقان با کیفیت |
| مقاومت شیمیایی | برای مایعات خورنده؛ طول عمر دستگاه | شیشهٔ بوروسیلیکات، اتصالات فلزی مقاوم، آببندی مناسب؛ اگر نیاز باشد قطعات تفلونی یا پوشش شده |
| پشتیبانی فنی و خدمات پس از فروش | دسترسی به قطعات، تعمیر، ضمانت | شرکت ارائهدهنده باید قطعات یدکی، دسترسی به سرویس، مشاور فنی داشته باشد؛ گارانتی معین؛ امکان نصب و آموزش |
مثال A: تغلیظ عصارهٔ گیاهی فرار
نیازها:
-
عصاره دارای ترکیبات حساس به گرما و نور است.
-
نیاز به بازیابی حلالهای آلی فرار مانند اتانول یا متانول.
-
کمترین تخریب ممکن عصاره.
راه حل پیشنهادی:
-
دستگاه با خلأ بالا، تا حدود ۵-۱۰ میلیبار یا کمتر، برای کاهش دمای تبخیر.
-
حمام آب برای دمای حمام تا ~۵۰-۶۰°C، تا حرارت زیاد وارد نشود.
-
کندانسور با سطح انتقال زیاد و خنککنندهٔ مایع سرد با دمای پایین، مثل مخلوط گلیکول/آب.
-
سرعت چرخش متوسط تا زیاد، مثلاً ۲۰۰-۳۰۰ rpm، برای فیلم نازک.
-
شیشهٔ بوروسیلیکات برای اجزاء تماسدار.
مثال B: تولید صنعتی مادهٔ شیمیایی با حلال سنگین
نیازها:
-
مایع واکنشده با ویسکوزیته بالا یا حلالی با نقطه جوش بالا.
-
نیاز به عملیات در حجم زیاد با راندمان بالا.
-
هزینهٔ اقتصادی و مصرف انرژی مهم است.
راه حل پیشنهادی:
-
ظرفیت بالن بزرگ یا سیستم سری/ موازی از چند بالن.
-
حمام روغن با دمای بالا تا حدود ۱۵۰-۱۸۰°C.
-
خلأ متوسط (چند ده میلیبار) کافی است تا نقطه جوش کاهش یابد، بدون نیاز به خلأ خیلی پایین که هزینهٔ پمپ را بالا ببرد.
-
پمپ خلأ روغنی یا پمپ خلا خشک با ظرفیت بالا.
-
کندانسور فلزی با مارپیچ بزرگ یا چند کندانسور سری برای بازده بیشتر.
-
طراحی برای استحکام و نگهداری آسان؛ اتصالات شلنگی و فلنجی مقاوم
0935-243-6094
0930-143-6094
021-88826626
پرسشهای متداول (FAQ) درباره روتاری اواپراتور و تقطیر در خلا
۱. روتاری اواپراتور چیست و چه تفاوتی با تقطیر ساده دارد؟
روتاری اواپراتور دستگاهی آزمایشگاهی و صنعتی است که با ترکیب حرارت، خلأ و حرکت دورانی، فرآیند تبخیر مایعات را در دمای پایینتر انجام میدهد. برخلاف تقطیر ساده در فشار اتمسفر، در این روش:
-
نقطه جوش مایعات کاهش مییابد.
-
ترکیبات حساس به حرارت بدون تخریب بازیابی میشوند.
-
سرعت و راندمان تبخیر به دلیل افزایش سطح تماس مایع-هوا بیشتر است.
۲. چه صنایعی بیشتر از روتاری اواپراتور استفاده میکنند؟
این دستگاه در طیف گستردهای کاربرد دارد، از جمله:
-
داروسازی و زیستفناوری (برای تغلیظ و خالصسازی مواد فعال)
-
صنایع غذایی و عطریات (استخراج اسانسها و طعمدهندهها)
-
پژوهشهای دانشگاهی و شیمی آلی (بازیابی حلالها و آمادهسازی نمونهها)
-
صنایع شیمیایی و پتروشیمی (تغلیظ محلولها و حذف حلالهای سنگین)
۳. هنگام خرید روتاری اواپراتور به چه نکاتی باید توجه کنم؟
-
ظرفیت بالن تبخیر (۱ تا ۲۰ لیتر یا بیشتر)
-
محدوده دما (حمام آب یا روغن)
-
توان پمپ خلأ و سطح فشار قابل دستیابی
-
نوع کندانسور (عمودی، مارپیچ، سطحی)
-
جنس اجزاء تماسدار با مواد (شیشه بوروسیلیکات، تفلون، استیل ضدزنگ)
-
خدمات پس از فروش، گارانتی و تأمین قطعات
۴. تفاوت حمام آب و حمام روغن در روتاری اواپراتور چیست؟
-
حمام آب: مناسب برای تبخیر در دماهای پایین (تا حدود ۹۵–۱۰۰°C)، کاربرد متداول در آزمایشگاهها.
-
حمام روغن: برای تبخیر مایعات با نقطه جوش بالا، تا دماهای ۱۵۰–۲۰۰°C یا بیشتر.
انتخاب نوع حمام به ماهیت مایعات و نیاز عملیاتی بستگی دارد.
۵. چه نوع پمپ خلأیی برای این دستگاه مناسب است؟
-
پمپ دیافراگمی: مناسب برای حلالهای آبی و حلالهای آلی سبک؛ نگهداری آسان.
-
پمپ روغنی (روتاری وین): دستیابی به خلأ بالاتر، مناسب برای حلالهای سنگین؛ نیازمند سرویس منظم.
-
پمپ اسکرول یا بدون روغن: گزینه پیشرفته برای آزمایشهای حساس و بدون آلودگی روغن.
۶. چگونه از نشت خلأ در روتاری اواپراتور جلوگیری کنم؟
-
استفاده از واشرها و اورینگهای سیلیکونی یا تفلونی با کیفیت.
-
بررسی و سرویس دورهای اتصالات شیشهای و فلنجها.
-
تمیز نگه داشتن سطوح آببندی.
-
استفاده از گریس مخصوص خلأ برای اتصالات مخروطی.
۷. آیا روتاری اواپراتور فقط برای مقیاس آزمایشگاهی است؟
استفاده از واشرها و اورینگهای سیلیکونی یا تفلونی با کیفیت.
بررسی و سرویس دورهای اتصالات شیشهای و فلنجها.
تمیز نگه داشتن سطوح آببندی.
استفاده از گریس مخصوص خلأ برای اتصالات مخروطی.
خیر. هرچند روتاری اواپراتور در آزمایشگاهها بسیار رایج است، مدلهای صنعتی با ظرفیتهای بالا (دهها لیتر) نیز وجود دارند که در صنایع دارویی، شیمیایی و غذایی استفاده میشوند.
۸. نگهداری و سرویس روتاری اواپراتور چگونه است؟
-
تعویض بهموقع روغن پمپ خلأ (در صورت استفاده از پمپ روغنی).
-
شستشوی کندانسور و بالنها پس از هر بار استفاده.
-
بررسی المنتهای حرارتی و کالیبراسیون سنسورها.
-
نگهداری دستگاه در محیط با تهویه مناسب و دور از بخارات خورنده.
۹. روتاری اواپراتور چه مزایایی نسبت به روشهای دیگر جداسازی دارد؟
-
سرعت بالاتر تبخیر به دلیل افزایش سطح تماس.
-
امکان بازیابی کامل حلالها.
-
کاهش مصرف انرژی به دلیل کار در دمای پایینتر.
-
حفاظت از ترکیبات حساس به حرارت و اکسیداسیون.
۱۰. چگونه میتوان راندمان تبخیر را افزایش داد؟
-
تنظیم بهینه دمای حمام متناسب با نقطه جوش تحت خلا.
-
انتخاب سطح خلأ مناسب برای هر مایع.
-
استفاده از کندانسور با سطح انتقال حرارت بالا و جریان مناسب آب سرد.
-
تنظیم سرعت چرخش بالن برای ایجاد فیلم نازک و یکنواخت.
0935-243-6094
0930-143-6094
021-88826626
