2. برد الکترونیکی (Main PCB)

• مغز پردازشگر دستگاه است.

• وظیفه تولید ولتاژ تحریک، خواندن جریان برگشتی و محاسبه مقدار هدایت الکتریکی را بر عهده دارد.

• ممکن است شامل قطعاتی مانند میکروکنترلر، مبدل آنالوگ به دیجیتال (ADC)، تنظیم‌کننده ولتاژ، فیلترهای نویز و ترانزیستورهای سوئیچینگ باشد.

⚠️ خرابی در این بخش اغلب به صورت نشان دادن عدد ثابت یا غیرواقعی بروز می‌کند.

3. نمایشگر دیجیتال (LCD/LED Display)

• اطلاعات اندازه‌گیری‌شده را به کاربر نمایش می‌دهد.

• ممکن است به صورت LCD تک رنگ، LED چند رقمی یا تاچ اسکرین رنگی باشد.

• برخی مدل‌ها اطلاعات جانبی نظیر دما، وضعیت کالیبراسیون، خطاها و زمان را نیز نمایش می‌دهند.

4. واحد کالیبراسیون داخلی / نرم‌افزاری (Calibration System)

• وظیفه تنظیم دقت دستگاه با محلول‌های استاندارد را دارد.

• معمولاً از طریق منوی نرم‌افزاری انجام می‌شود.

• امکان کالیبراسیون تک‌نقطه‌ای، دو یا چندنقطه‌ای فراهم است.

• در برخی مدل‌ها سیستم Auto Calibration نیز تعبیه شده است.

5. سنسور دما (Temperature Sensor / ATC)

• اکثر دستگاه‌های EC Meter دارای جبران دمایی خودکار (Automatic Temperature Compensation) هستند.

• معمولاً یک سنسور ترمیستور یا RTD کنار الکترود قرار می‌گیرد تا تغییرات دما را اندازه‌گیری و در محاسبات لحاظ کند.

🧪 از آنجا که هدایت الکتریکی با دما تغییر می‌کند، وجود این سنسور برای دقت بالا ضروری است.

6. بدنه یا قاب محافظ (Enclosure)

• معمولاً از پلاستیک مقاوم، ABS یا پلی‌کربنات ساخته می‌شود.

• در مدل‌های صنعتی یا قابل‌حمل، دارای درجه ضد آب بودن (IP65 تا IP68) هستند.

• برخی مدل‌ها دارای روکش ضد لغزش و ضد اسید هستند.

7. پورت‌های اتصال (I/O Ports)

• شامل پورت اتصال الکترود، USB، RS232، یا بلوتوث برای انتقال داده به کامپیوتر یا نرم‌افزارهای تحلیلی.

• در مدل‌های پیشرفته، قابلیت اتصال به پرینتر، حافظه جانبی یا دیتالاگر نیز وجود دارد.

8. منبع تغذیه (Power Supply)

• مدل‌های رومیزی معمولاً با آداپتور یا برق مستقیم کار می‌کنند.

• دستگاه‌های قابل‌حمل از باتری قابل شارژ یا باتری قلمی استفاده می‌کنند.

• برخی دستگاه‌ها دارای سیستم هشدار باتری کم و خاموشی خودکار هستند.

نمودار ساختار کلی دستگاه EC Meter

css
CopyEdit
[محلول نمونه]
   ↓
[الکترود هدایت‌سنج] — [سنسور دما]
   ↓
[برد پردازشگر و کالیبراسیون]
   ↓
[نمایشگر دیجیتال]
   ↓
[خروجی داده (USB/بلوتوث/پرینتر)]

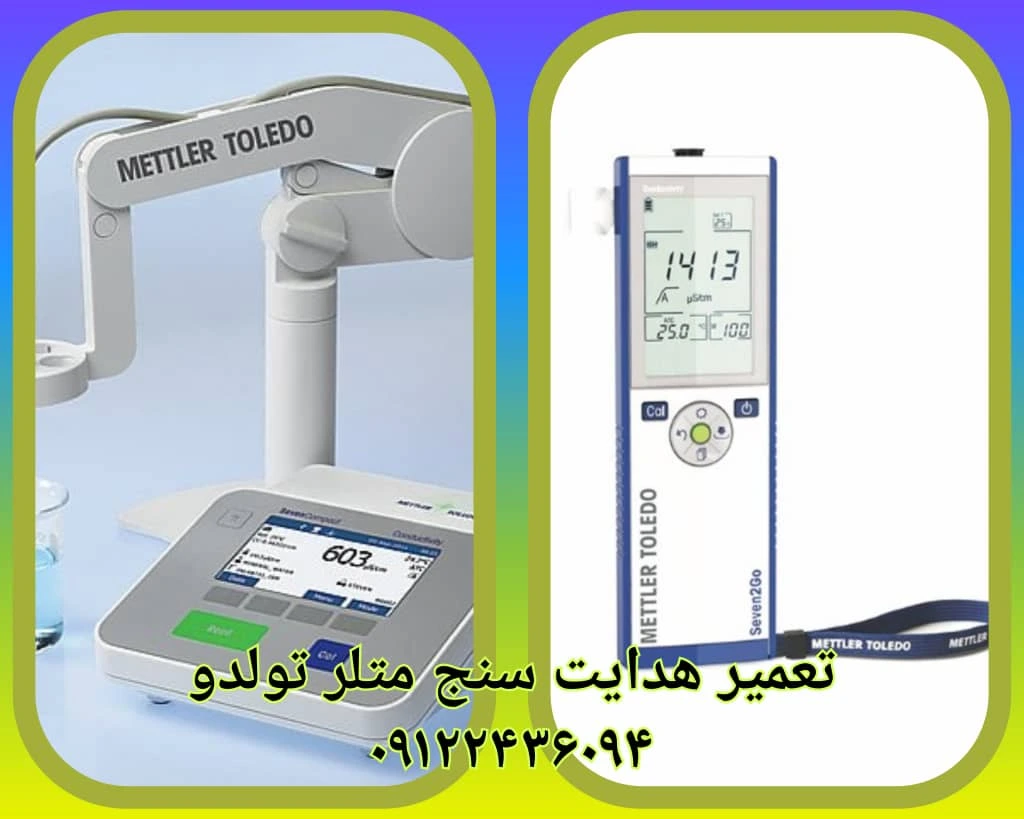

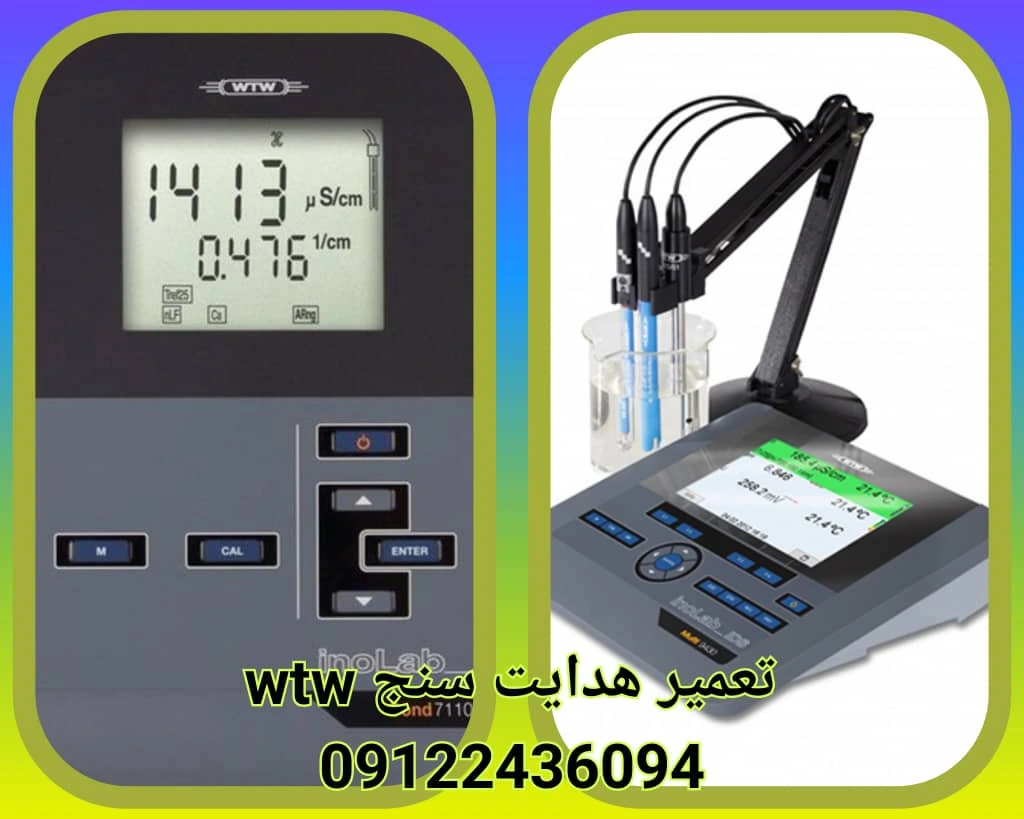

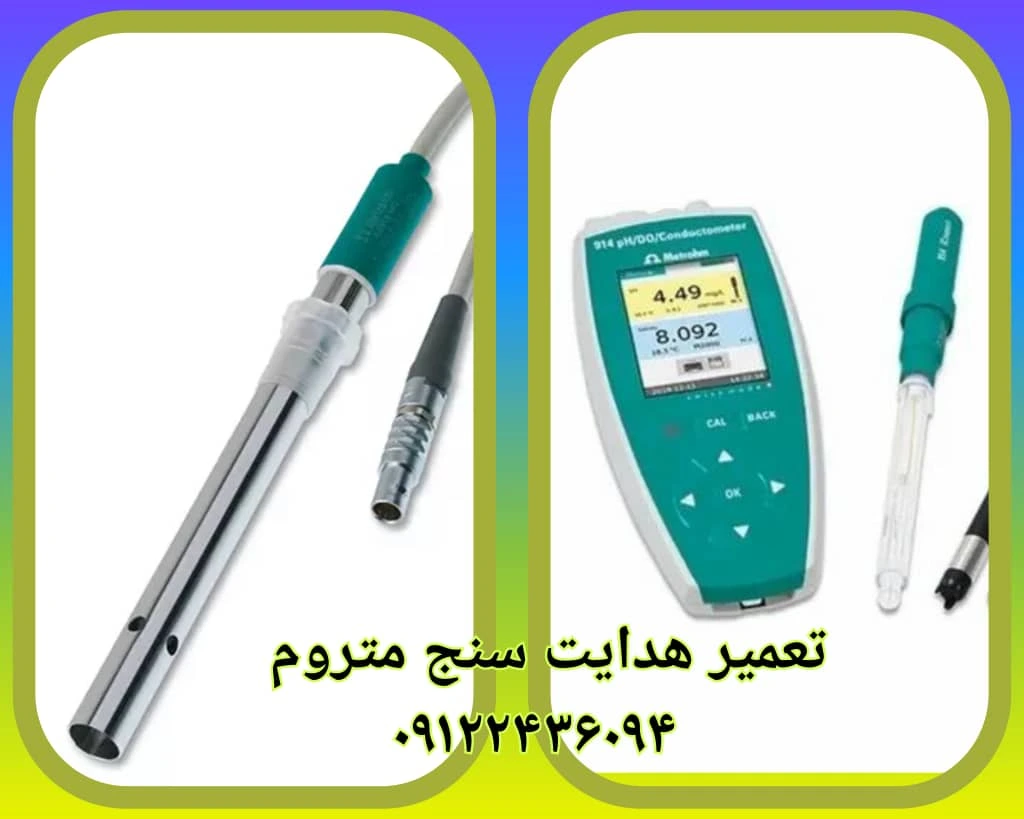

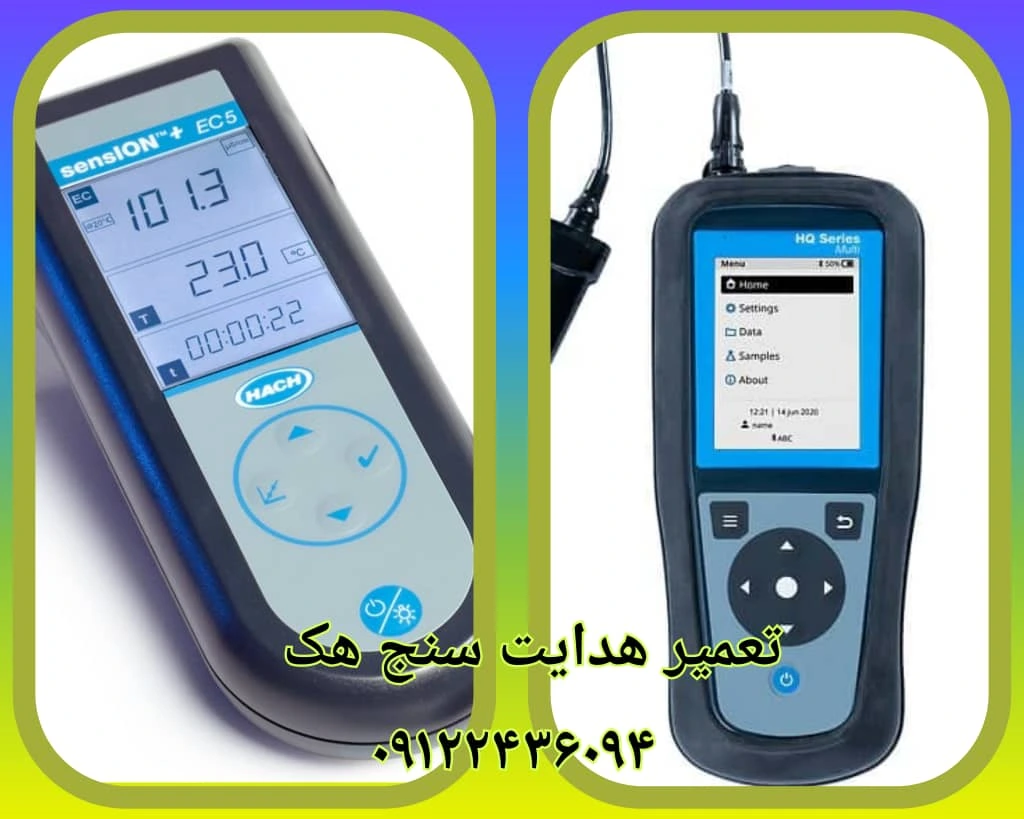

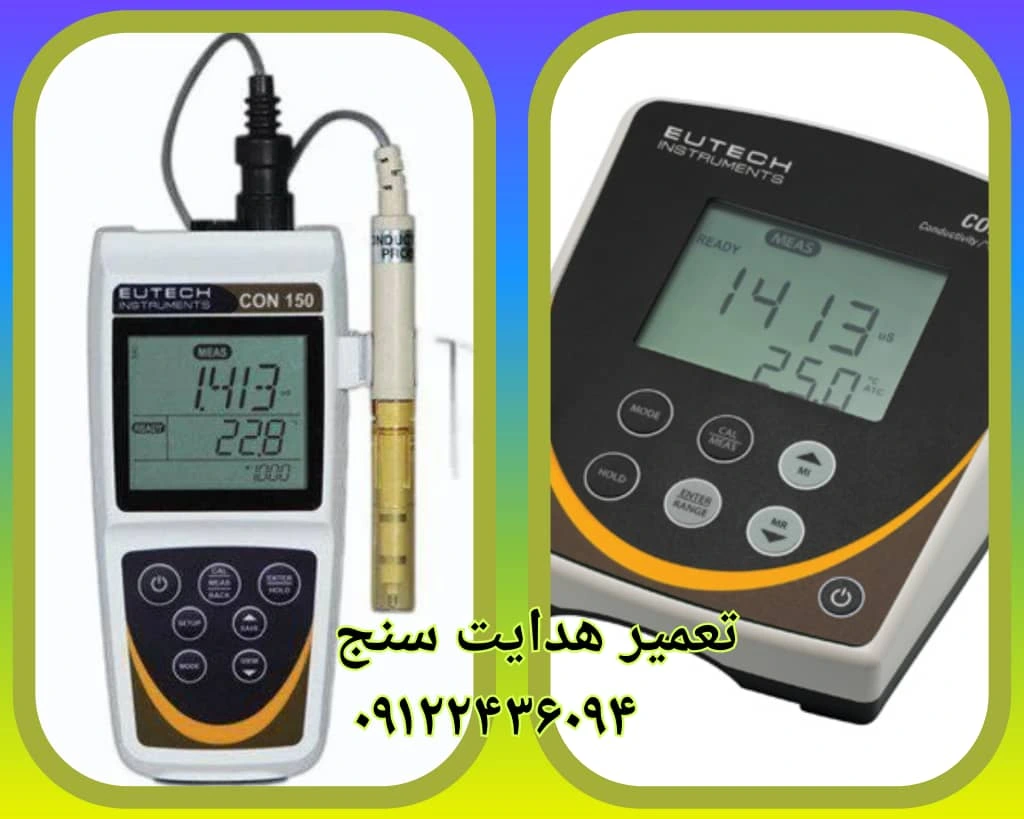

تفاوت قطعات در EC مترهای رومیزی، پرتابل و صنعتی

نکاتی در خرید قطعات یدکی EC Meter

• همخوانی با مدل و برند دستگاه را بررسی کنید.

• برای الکترود به ضریب سل و نوع الکترود دقت کنید.

• حتماً از منابع معتبر و تأییدشده خرید کنید.

• قطعات اصلی (OEM) را به جای قطعات متفرقه ترجیح دهید.

نتیجه‌گیری

شناخت دقیق قطعات دستگاه الکتروکنداکتیویته متر نه‌تنها برای بهره‌برداری بهتر و نگهداری اصولی ضروری است، بلکه هنگام تعمیر، ارتقاء یا خرید دستگاه نیز کمک شایانی به تصمیم‌گیری درست می‌کند. با توجه به نقش حیاتی این دستگاه در صنایع و آزمایشگاه‌ها، استفاده از قطعات باکیفیت و کالیبراسیون دوره‌ای، ضامن دقت و دوام آن خواهد بود.

سؤالات متداول درباره ساختار EC Meter

آیا می‌توان الکترود هدایت‌سنج را جداگانه تعویض کرد؟

بله، الکترودها معمولاً ماژولار هستند و قابل تعویض‌اند، اما باید با مدل دستگاه شما سازگار باشند.

آیا خرابی در برد اصلی قابل تعمیر است؟

در بیشتر موارد بله، اما نیاز به بررسی تخصصی و تجهیزات خاص دارد.

چه زمانی نیاز به تعویض سنسور دما است؟

در صورت مشاهده خطاهای مربوط به دما یا ناهماهنگی در مقادیر اندازه‌گیری، احتمال خرابی سنسور بالاست.
