شوف بالن چیست ؟ ( تعمیر شوف بالن )
شوف بالن ( منتل )ابزاری آزمایشگاهی جهت حرارت دهی یکپارچه به انواع بالن آزمایشگاهی طراحی شده است .
ویژگی شوف بالن حرارت دهی به شکل همگون به یک بالن آزمایشگاهی می باشد این مسئله باعث کاهش شکستگی
ظروف آزمایشگاهی به دلیل حرارت ناهمگون به بالن می گردد .
این دستگاه جهت ایجاد حرارت با شیب ملایم حرارتی به انواع نمونه های آزمایشگاهی در رآکتور ، بالن گرد یا بالن
کجلدال وانواع شیشه آلات آزمایشگاهی کاربردی جهت فرآیندهای جوشیدن ، تبخیر، تقطیر یا استخراج استفاده
می گردد.
این دستگاه تحت عنوان منتل حرارتی یا ایزومنتل نیز نامیده می شود .
ساختار شوف بالن
شوف بالن ها دارای طراحی های متفاوتی در ساختار خود می باشند برخی دارای یک المنت گرد مخزوطی دز زیر
یک ظرف استیل کاسه ای شکل هستند برخی المنتی گرد در زیر یک توری فلزی کاسه ای شکل تعبیه شده و در برخی
یک المنت مدور در داخل مواد نسوز به شکل یک کاسه ساخته شده و روی آن پارچه نسوز قرار می گیرد ولی معمولترین
نوع المنت شوف بالن از المنتی که در داخل یک پارچه نسوز لوله ای شکل به شکل یک نیمکره بافته می شود ساخته
می شوند . که این قطعه بعنوان توری شوف بالن شناخته می شود . توری شوف بالن در داخل اتاقکی فلزی به شکل
استوانه ای یا اتاقک چهارگوش در بین الیاف و مواد نسوز جای گذاری می گردد . بخش کنترل دما در قسمت پایین این
اتاقک قرار داده می شود که دارای انواع مختلفی اعم از برد دیجیتال با کنترل دستی ، دیجیتال با نمایشگر و کنترلر ،
ترموستاتیک گازی ، ترموستات سیمراستات و … می باشد .

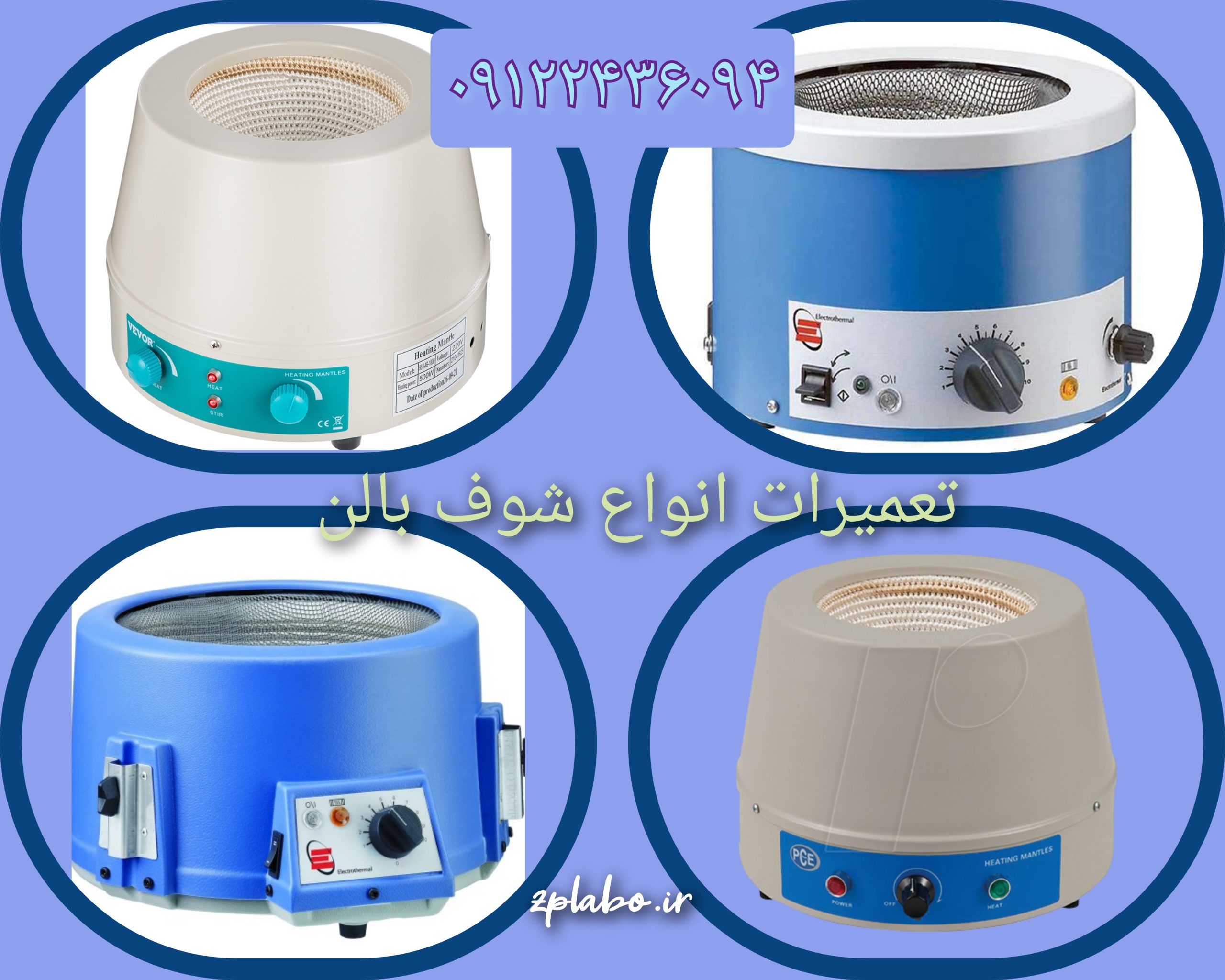

انواع شوف بالن
شوف بالن یا منتل دارای حجم های 100 سی سی ، 250 سی سی ، 500 سی سی ، 1 لیتری ، 2 لیتری
5 لیتری و 10 لیتری می باشند . شوف بالن ها از لحاظ کنترل دما دارای دو نوع کنترل دمای ترموستات
دستی بوده که با ولوم کنترل مقدار دما تنظیم می گردد و نوع دیگر دیجیتالی با کنترل دمای دیجیتال و
نمایشگر دمای دیجیتال می باشد . در برخی از شوف بالن ها در بخش زیرین المنت یک موتور با آهنربا
متصل به شفت تعبیه شده که با چرخش مگنت مخصوص بالن را در داخل بالن آزمایشگاهی می چرخاند.
به این نوع از شوف بالن استیرردار یا مگنت دار گفته می شود .
شرکت های تولید کننده انواع شوف بالن
تعمیر شوف بالن الکتروترمال – electrothermal انگلستان
تعمیر منتل ترمو – thermo آمریکا
تعمیر منتل ام تاپس – Mtops کره جنوبی
تعمیر شوف بالن فاینتک – finetech کره جنوبی
تعمیر منتل جسیکو – jisico
تعمیرات شوف بالن سه خانه
تعمیرات شوف بالن شش خانه
تعمیرات منتل های چینی در انواع مختلف
تعمیرات منتل از کمپانی های فالک ایتالیا ، ولپ ایتالیا ، آیکا آلمان ، گرهارد آلمان ، وینکلر آلمان ، ایزولب و
…..
ارائه انواع قطعات مورد نیاز شوف بالن مانند انواع المنت ، توری شوف بالن ، کنترل دمای ترموستات
سیمر استات ، کنترلر دیجیتال دما ، انواع عایق های حرارتی
رنج دمایی این دستگاه از حدود 50 تا 450 درجه سانتی گراد می باشد رمپ افزایش دما در برخی از
دستگاهها و کیفیت ارائه دما در دماهای پایین از نکات قابل توجه برای کاربران بوده به دلیل اینکه در برخی
از فرآیندها دماهای پایین بدون افزایش بیش از حد دما مورد نیاز می باشد .
در شروع کارکرد دستگاههایی که دارای پارچه یا بافت های مخصوص توری شوف بالن ، دستگاه تا برای
کاکرد اصلی آماده شود مقداری دود می کند که امری طبیعی بوده و بهتر است که این مرحله در خارج
از محل آزمایشگاه در فضای باز انجام گردد .
🧪 تعمیر منتل و شوف بالن آزمایشگاهی | راهنمای جامع عیبیابی، سرویس و نگهداری
مقدمه
تجهیزات حرارتی یکی از اصلیترین ابزارها در آزمایشگاههای شیمی، داروسازی، پزشکی و حتی مراکز تحقیقاتی هستند. در میان این تجهیزات، منتل آزمایشگاهی و شوف بالن آزمایشگاهی جایگاه ویژهای دارند. این دستگاهها برای حرارتدهی کنترلشده به محلولها و واکنشهای شیمیایی استفاده میشوند و در صورت بروز مشکل، ممکن است نتایج آزمایشها را بهطور جدی تحت تأثیر قرار دهند.
به همین دلیل، تعمیر منتل آزمایشگاهی و تعمیر شوف بالن آزمایشگاهی باید بهصورت تخصصی و توسط افراد آشنا به اصول ایمنی و ساختار این دستگاهها انجام شود. در این مقاله قصد داریم به بررسی کامل نحوه کار این تجهیزات، مشکلات رایج، روشهای عیبیابی و نکات ایمنی بپردازیم.
معرفی منتل آزمایشگاهی (Heating Mantle)
منتل آزمایشگاهی یکی از پرکاربردترین تجهیزات حرارتی است که برای گرمکردن بالنهای شیشهای مورد استفاده قرار میگیرد. برخلاف شعله مستقیم که باعث شکستن شیشه میشود، المنت المنتی موجود در منتل حرارت را بهصورت یکنواخت به سطح بالن منتقل میکند.
اجزای اصلی منتل آزمایشگاهی
-
المنت حرارتی (اصلیترین بخش)
-
ترموستات یا کنترلر دما
-
کابل و سیمکشی برق
-
روکش فایبرگلاس یا پارچه نسوز
-
بدنه محافظ (فلزی یا پلاستیکی نسوز)
کاربرد منتل
-
گرمایش یکنواخت محلولها
-
استفاده در سنتزهای شیمیایی
-
تبخیر و تقطیر مواد آزمایشگاهی
-
حرارتدهی کنترلشده در واکنشهای حساس
معرفی شوف بالن آزمایشگاهی
شوف بالن آزمایشگاهی یا mantle دستگاهی است که با استفاده از المنتهای حرارتی یا حمام روغن/آب، گرمایش را به بالن منتقل میکند. این دستگاه بیشتر برای مواردی استفاده میشود که نیاز به کنترل دقیقتر دما وجود دارد.
تفاوت منتل و شوف بالن
-
منتل بیشتر با المنت خشک کار میکند.
-
شوف بالن میتواند از حمام آب یا روغن استفاده کند.
-
کنترل دما در شوف بالن دقیقتر است.
-
هر دو دستگاه نیازمند سرویس و نگهداری منظم هستند.
مشکلات رایج در منتل آزمایشگاهی
یکی از بخشهای مهم در بحث عیبیابی منتل آزمایشگاهی، آشنایی با مشکلات رایج است:
-
سوختن المنت منتل آزمایشگاهی
-
شایعترین مشکل
-
نشانه: دستگاه روشن میشود ولی حرارت تولید نمیکند
-
-
خرابی ترموستات منتل
-
مشکل در تنظیم دما
-
محلول بیش از حد گرم یا اصلاً گرم نمیشود
-
-
قطع و وصل شدن جریان برق
-
به دلیل اتصالات ضعیف یا سیمکشی فرسوده
-
-
آسیب به روکش فایبرگلاس
-
ایجاد دود یا بوی سوختگی
-
خطرناک برای محیط آزمایشگاه
-
مشکلات رایج در شوف بالن آزمایشگاهی
-
گرم نشدن یکنواخت محلول
-
به دلیل خرابی المنت یا توزیع نادرست حرارت
-
-
خرابی ترموکوپل یا سنسور دما
-
دما درست نمایش داده نمیشود
-
-
مشکلات سیمکشی و برق
-
دستگاه ناگهان خاموش میشود
-
-
نوسانات دما
-
به دلیل خرابی سیستم کنترل حرارت
-
مراحل اصولی تعمیر منتل آزمایشگاهی
برای تعمیر منتل آزمایشگاهی باید مراحل زیر بهترتیب انجام شود:
-
بررسی کابل و فیوز دستگاه
-
تست سلامت المنت با مولتیمتر
-
تعویض المنت سوخته
-
بررسی ترموستات و سیستم کنترل دما
-
تست عملکرد بعد از تعمیر
مراحل اصولی تعمیر شوف بالن آزمایشگاهی
تعمیر شوف بالن آزمایشگاهی شامل گامهای زیر است:
-
بررسی سلامت المنت شوف بالن
-
تست سیمکشی و رفع اتصالی
-
بررسی ترموکوپل و تعویض در صورت خرابی
-
تست عملکرد بعد از تعمیر
-
سرویس دورهای برای افزایش عمر دستگاه
نکات ایمنی در تعمیر و استفاده
-
همیشه دستگاه را قبل از تعمیر از برق بکشید.
-
از دستکش و عینک ایمنی استفاده کنید.
-
هرگز المنت داغ را لمس نکنید.
-
در صورت مشاهده بوی سوختگی، دستگاه را سریع خاموش کنید.
روشهای پیشگیری از خرابی
-
سرویس منظم دستگاه
-
استفاده از ولتاژ مناسب
-
عدم استفاده طولانیمدت بدون وقفه
-
نگهداری در محیط خشک و تمیز
راهنمای خرید قطعات یدکی
برای افزایش عمر دستگاه، استفاده از قطعات یدکی اصلی بسیار اهمیت دارد. المنت یدکی منتل، ترموستات، سنسور دما و کابل برق از جمله قطعاتی هستند که باید از فروشگاههای معتبر خریداری شوند.سوالات متداول (FAQ)
۱. چرا المنت منتل آزمایشگاهی میسوزد؟
به دلیل استفاده طولانی، ولتاژ نامناسب یا کیفیت پایین المنت.
۲. هزینه تعمیر شوف بالن آزمایشگاهی چقدر است؟
بسته به نوع خرابی، بین چندصد هزار تا چند میلیون تومان متغیر است.
۳. آیا خودم میتوانم منتل آزمایشگاهی را تعمیر کنم؟
برای کارهای ساده مثل تعویض کابل بله، اما برای تعمیر المنت یا ترموستات بهتر است از تکنسین متخصص کمک بگیرید.
جمعبندی
تجهیزات حرارتی مانند منتل آزمایشگاهی و شوف بالن آزمایشگاهی از ابزارهای حیاتی در آزمایشگاهها هستند. برای جلوگیری از توقف کارهای پژوهشی و آسیب به نتایج آزمایشها، باید به تعمیر، نگهداری و سرویس منظم این دستگاهها توجه ویژهای داشت.
شوف بالن آزمایشگاهی چیست؟
شوف بالن (Heating Bath یا Heating Mantle) دستگاهی است که برای حرارتدهی به بالنهای شیشهای استفاده میشود. این ابزار با کمک المنت شوف بالن یا حمام آب/روغن، گرمایش یکنواختی ایجاد میکند و مانع از ترک خوردن شیشه یا سوختن نمونهها میشود.
اجزای اصلی شوف بالن آزمایشگاهی
-
المنت حرارتی → تولیدکننده گرما
-
ترموکوپل یا سنسور دما → کنترل و اندازهگیری دما
-
ترموستات یا برد الکترونیکی → تنظیم و ثابت نگه داشتن دما
-
کابل و سیمکشی داخلی → انتقال برق
-
بدنه و عایق حرارتی → محافظت از کاربر و دستگاه
مکانیزم عملکرد شوف بالن
شوف بالن معمولاً با برق شهری کار میکند. جریان برق از طریق کابل وارد دستگاه شده و به المنت شوف بالن منتقل میشود. المنت با مقاومت الکتریکی خود، گرما تولید میکند. سپس این گرما توسط ترموستات و سنسور دما کنترل شده و بهصورت یکنواخت به محلول منتقل میشود.
انواع شوف بالن آزمایشگاهی
-
شوف بالن آنالوگ → دارای پیچ تنظیم ساده دما
-
شوف بالن دیجیتال → دارای نمایشگر و کنترل دقیق دما
-
شوف بالن با حمام آب → مناسب برای دماهای پایینتر
-
شوف بالن با حمام روغن → مناسب برای دماهای بالا و پایدار
هر نوع دستگاه، روش خاص خود را برای عیبیابی شوف بالن دارد و باید مطابق دستورالعمل آن تعمیر شود.
مشکلات شایع در شوف بالن آزمایشگاهی
کاربران آزمایشگاهی معمولاً با مشکلات زیر مواجه میشوند:
-
گرم نشدن دستگاه
-
سوختن المنت شوف بالن
-
قطعی برق یا خرابی کابل
-
-
نوسانات شدید دما
-
خرابی ترموستات یا برد کنترل
-
عملکرد نادرست سنسور دما
-
-
گرم نشدن یکنواخت محلول
-
توزیع نامناسب حرارت
-
خرابی المنت یا ایراد در عایق حرارتی
-
-
خاموش شدن ناگهانی دستگاه
-
اتصالی برق
-
مشکل در سیمکشی داخلی
-
راهنمای عیبیابی شوف بالن آزمایشگاهی
قبل از اینکه دستگاه را برای تعمیر باز کنید، بهتر است چند تست ساده انجام دهید:
-
بررسی کابل و دوشاخه برق → گاهی مشکل فقط از سیم آسیبدیده است.
-
تست المنت شوف بالن با مولتیمتر → اگر مقاومت بینهایت باشد، المنت سوخته است.
-
بررسی ترموکوپل یا سنسور دما → خرابی آن باعث میشود دما درست نمایش داده نشود.
-
کنترل برد الکترونیکی یا ترموستات → اگر دستگاه دما را درست نگه نمیدارد، احتمالاً برد معیوب است.
آموزش تعمیر شوف بالن آزمایشگاهی (گام به گام)
۱. ایمنی را رعایت کنید
قبل از هر چیز، دستگاه را از برق جدا کنید و مطمئن شوید سطح آن خنک شده است.
۲. باز کردن بدنه دستگاه
با دقت پیچها را باز کرده و اجزای داخلی را بررسی کنید.
۳. تست و تعویض المنت شوف بالن
-
اگر المنت سوخته باشد، باید تعویض شود.
-
هنگام خرید المنت یدکی، دقت کنید که متناسب با مدل دستگاه باشد.
۴. تعمیر یا تعویض سنسور دما
-
اگر دما درست نمایش داده نمیشود یا ثابت نمیماند، سنسور دما باید تعویض گردد.
۵. رفع مشکلات سیمکشی
-
در صورت وجود اتصالی یا سیم فرسوده، کابلها باید تعویض شوند.
۶. بستن مجدد دستگاه و تست نهایی
بعد از تعمیر، دستگاه را روشن کرده و با دماسنج دقیق، عملکرد آن را بررسی کنید.
نکات ایمنی در تعمیر شوف بالن
-
هرگز دستگاه را در حالت روشن باز نکنید.
-
از قطعات یدکی اورجینال استفاده کنید.
-
در صورت عدم تخصص، تعمیرات پیچیده را به کارشناسان بسپارید.
-
دستگاه را در محیط خشک و عاری از مواد قابل اشتعال سرویس کنید.
سرویس و نگهداری دورهای
برای افزایش عمر شوف بالن و کاهش هزینههای تعمیر شوف بالن آزمایشگاهی، رعایت چند نکته ساده ضروری است:
-
دستگاه را پس از هر بار استفاده تمیز کنید.
-
از ریختن مایعات روی بدنه جلوگیری کنید.
-
هر چند ماه یکبار المنت و کابل برق را بررسی کنید.
-
از روشنگذاشتن طولانیمدت بدون استفاده خودداری کنید.
هزینه تعمیر شوف بالن آزمایشگاهی
هزینه تعمیر به چند عامل بستگی دارد:
-
نوع خرابی (سوختن المنت ارزانتر از خرابی برد است)
-
مدل دستگاه (دیجیتال یا آنالوگ)
-
هزینه قطعات یدکی (المنت، ترموکوپل، برد)
-
دستمزد تعمیرکار
بهطور میانگین، هزینه تعمیر شوف بالن آزمایشگاهی بین چندصد هزار تا چند میلیون تومان متغیر است.
خرید قطعات یدکی شوف بالن
برای اطمینان از عملکرد درست دستگاه، همیشه از قطعات یدکی شوف بالن معتبر و اصل استفاده کنید. قطعاتی که بیشترین نیاز به تعویض دارند عبارتاند از:
-
المنت شوف بالن
-
ترموکوپل یا سنسور دما
-
کابل برق
-
ترموستات یا برد الکترونیکی
تعمیر خانگی یا تعمیر تخصصی؟
بعضی از مشکلات ساده مثل تعویض کابل یا فیوز را میتوان در خانه یا آزمایشگاه برطرف کرد. اما در مواردی مانند سوختن المنت یا خرابی برد کنترل، بهتر است به خدمات تعمیر تجهیزات آزمایشگاهی مراجعه کنید.
آینده شوف بالن آزمایشگاهی
با پیشرفت فناوری، مدلهای دیجیتال و هوشمند شوف بالن وارد بازار شدهاند که با دقت بسیار بالا دما را کنترل میکنند. این دستگاهها نیاز به تعمیر کمتر دارند، اما در صورت خرابی، تعمیر آنها تخصصیتر و گرانتر خواهد بود.
تعمیرات شوف بالن
سوالات متداول (FAQ)
۱. چرا شوف بالن آزمایشگاهی گرم نمیشود؟
به احتمال زیاد المنت سوخته یا کابل برق آسیب دیده است.
۲. چه زمانی باید المنت شوف بالن تعویض شود؟
وقتی دما بهطور کامل قطع شود یا دستگاه حرارت کافی تولید نکند.
۳. آیا استفاده از قطعات غیر اصل باعث خرابی دستگاه میشود؟
بله، قطعات تقلبی ممکن است باعث نوسانات دما و حتی آتشسوزی شوند.
۴. آیا تعمیر شوف بالن هزینهبر است؟
بسته به نوع خرابی، هزینه از کم تا زیاد متغیر است، اما تعمیر بهصرفهتر از خرید دستگاه جدید است.
جمعبندی
شوف بالن آزمایشگاهی یکی از حیاتیترین تجهیزات در هر آزمایشگاه است. خرابی این دستگاه میتواند باعث توقف پروژههای تحقیقاتی و افزایش هزینهها شود. با انجام سرویس و نگهداری منظم و توجه به نشانههای اولیه خرابی، میتوان طول عمر دستگاه را افزایش داد.
فروش شوف بالن آزمایشگاهی
شوف بالن آزمایشگاهی یکی از تجهیزات پرمصرف در آزمایشگاههای شیمی، داروسازی، پزشکی و دانشگاهی است. به همین دلیل، بازار فروش این دستگاه همواره فعال و پرتقاضاست. فروشندگان تجهیزات آزمایشگاهی معمولاً شوف بالن را در ظرفیتها و مدلهای مختلف عرضه میکنند؛ از مدلهای ساده آنالوگ گرفته تا نمونههای دیجیتال با کنترل دمای دقیق.
هنگام خرید شوف بالن، چند نکته بسیار مهم وجود دارد:
-
ظرفیت حرارتی: بسته به نیاز آزمایشگاه، شوف بالن در حجمهای متفاوت (از ۵۰ میلیلیتر تا ۲۰ لیتر) تولید میشود.
-
نوع کنترل دما: دستگاههای آنالوگ قیمت مناسبتری دارند، اما مدلهای دیجیتال دقت بیشتری ارائه میدهند.
-
ایمنی دستگاه: وجود عایق حرارتی، ترموستات و فیوز محافظ اهمیت زیادی دارد.
-
خدمات پس از فروش: یکی از معیارهای اصلی در انتخاب فروشنده، ارائه گارانتی معتبر و خدمات تعمیر است.
امروزه بسیاری از شرکتهای تجهیزات آزمایشگاهی امکان خرید آنلاین شوف بالن را فراهم کردهاند. این موضوع باعث صرفهجویی در زمان و دسترسی سریعتر به مدلهای متنوع میشود. خریداران میتوانند مشخصات فنی، قیمت و شرایط ضمانت را بهصورت اینترنتی بررسی کرده و سپس اقدام به خرید کنند.
